液压油泵名牌：如何解读日本DAIDIN大金V系列柱塞泵完整型号？
发布时间：2017-09-12 09:00:00 浏览次数：2308 很多人想选型购买日本大金柱塞泵，但是又不明白型号所包含的意义，不能很好的匹配得到机器的压力与流量，现在金泰机械设备就给大家普及一下大金柱塞泵型号上所代表的含义：
大金V系列柱塞泵的特点：
低噪音：
每个系列中所有压力范围都实现了低噪音运转。
高效率：
由于动力损失小，油的温升慢，这样可以将油箱设计成很小。
可靠性好：
高灵敏度，高稳定性，寿命长，增加了主机的可靠性。

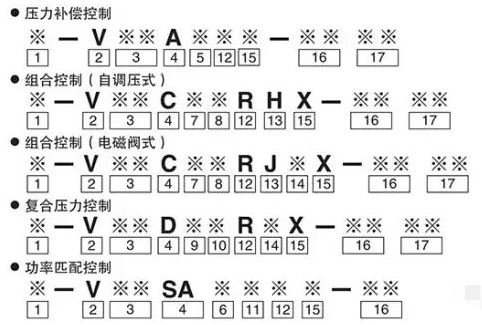

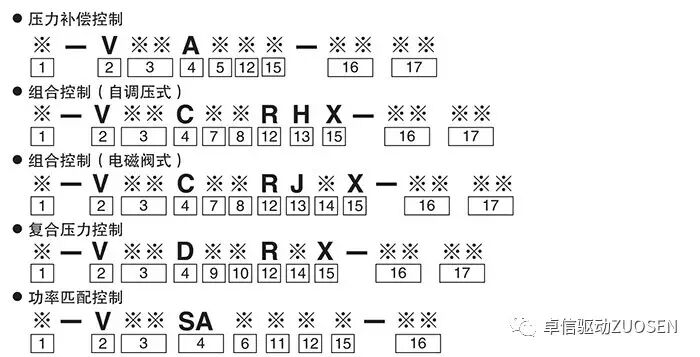

以大金V系列柱塞泵铭牌上的型号举例（如下图）
1、表示为该系列油泵的使用液体的标记说明，其中
代号 | 标记说明 |
（无标记） | 含石油成分的公质油 |
W | 含水/乙二醇的公质油 |
F | 含磷酸酯的公质油 |
2、 “V”表示这一系列油泵型号为V系列柱塞泵
3、表示的是V系列柱塞泵的排量，不同代号对应不同排量，如下：
代号 | 对应排量 |
8 | 8.0cm3/rev |
15 | 14.8 cm3/rev |
23 | 23.0 cm3/rev |
38 | 37.7 cm3/rev |
50 | 51.6 cm3/rev |
70 | 69.8 cm3/rev |
4、该字母代号表示的是这一系列油泵的控制方式一，该系列油泵可有多种控制方式并用不同字母表示，具体字母代号对应控制方式如下：
代号 | 控制方式 |
A | 压力补偿控制 |
A-RC | 远程压力补偿控制 |
CH | 组合控制（内部压力控制） |
CH-RC | 远程压力补偿的组合控制（内部压力控制） |
CJ | 组合控制（电磁阀） |
CJ-RC | 附带远程增压补偿控制的组合控制（电磁阀） |
D | 2级压力控制 |
D-RC | 附带远程压力补偿两级压力控制 |
SA | 功率匹配控制 |
SAJS |
5、6、表示为这一系列压力补偿型油泵的压力调节范围，分别用不同标号表示，如下：
标记 | 压力调节范围MPa（kgf/cm2） |
1 | 0.8~7（8~70） |
1.5~7（15~70） | |
2 | 1.5~14（15~140） |
3 | 1.5~21（15~210） |
2~21（20~210） | |
3.5~21（35~210） | |
4 | 1.5~25（15~250） |
3.5~25（35~250） |
7、9、表示为V系列柱塞泵的低压调节范围，具体参数对应如下：
代号 | 压力调节范围MPa（kgf/cm2） |
1 | 1.5~7（15~70） |
2.5~7（25~70） | |
2 | 1.5~14（15~140） |
2.5~14（25~140） |
8、10、表示的是该系列油泵的高压调节范围，如下：
标记 | 压力调节范围MPa（kgf/cm2） |
1 | 1.5~7（15~70） |
2.5~7（25~70） | |
2 | 1.5~14（15~140） |
2.5~14（25~140） | |
3 | 3.5~21（35~210） |
4 | 3.5~25（35~250） |
11、表示为该系列油泵的流量控制阀压差，具体代号表示如下：
代号 | 流量控制阀压差 |
A | 0.7MPa（7kgf/cm2） |
B | 1.4MPa（1.4kgf/cm2） |
C | 2.1MPa（2.1kgf/cm2） |
12、该栏字母代号表示的是该系列油泵的转动方向，即从轴端看“R”表示为顺时针旋转，“ L”表示为逆时针旋转
13、表示的是这一系列油泵的控制方式二，有“H”表示为自调压式，“J”表示的是电磁阀式
14、表示为电磁阀的电压，具体参数如下：
代号 | 电磁阀电压 |
A | AC100V(50/60Hz)，AC110V(60Hz) |
B | AC200V（50/60Hz），AC220V(60Hz) |
N | DC12V |
P | DC24V |
15、表示的是这一系列油泵的油管配管方向，可标记为“无标记”—轴向油管口；“X”—侧面油管口
16、表示为这一系列油泵的设计代号（设计代号可以变更），无具体意义，可以不做细致了解
17、表示为控制方法三，有“无标记”—无远程控制系统；“RC”带远程控制系统
以上为大金V系列柱塞泵完整型号表示的意思，大致了解这些内容之后，您再也不会在采购过程中一无所知，无从下手了
