REXROTH力士乐变量柱塞泵A11VO系列原理图文详解

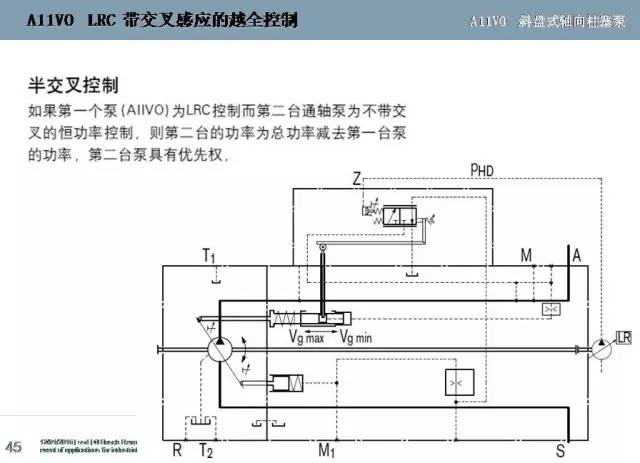

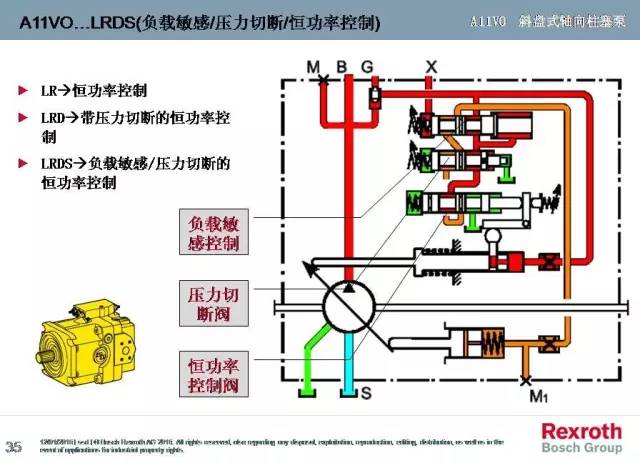

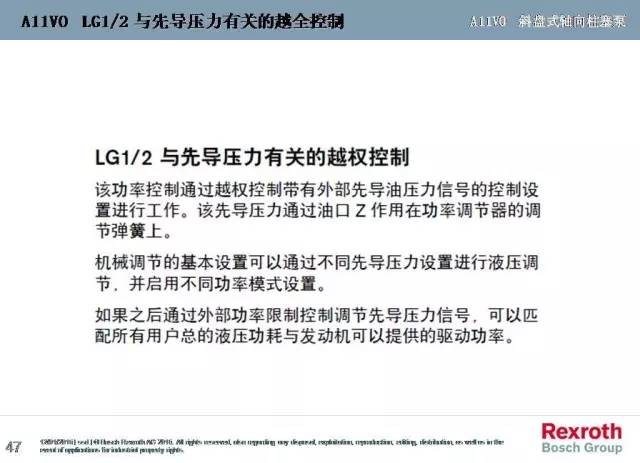

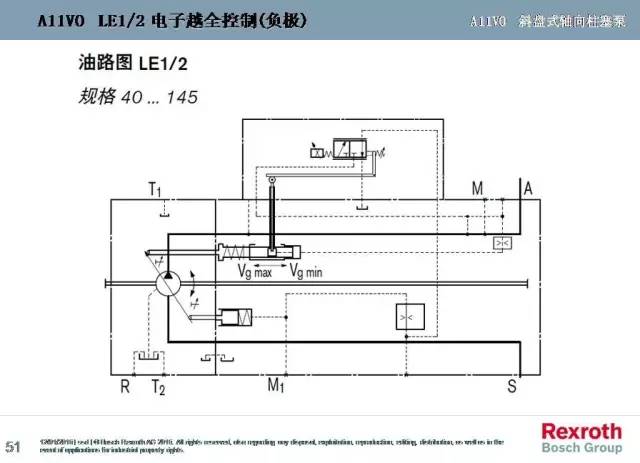

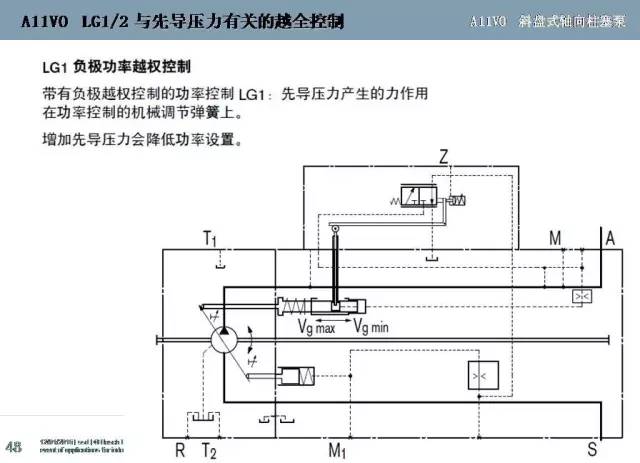

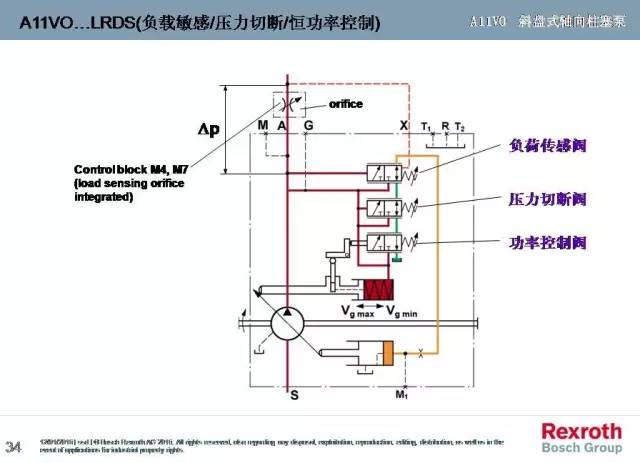

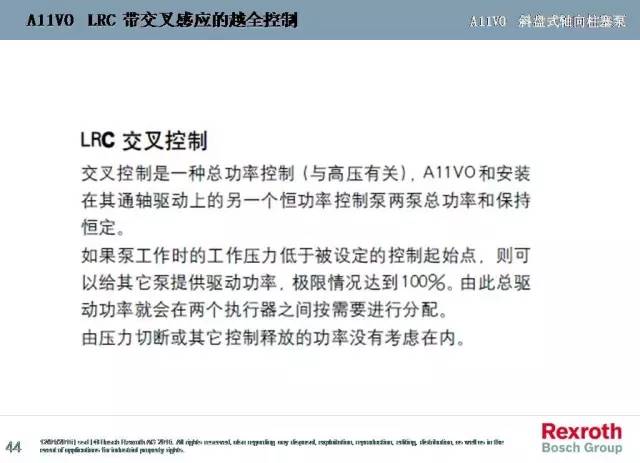

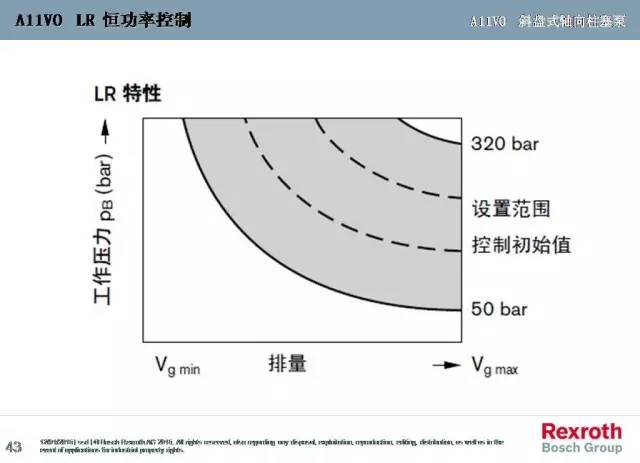

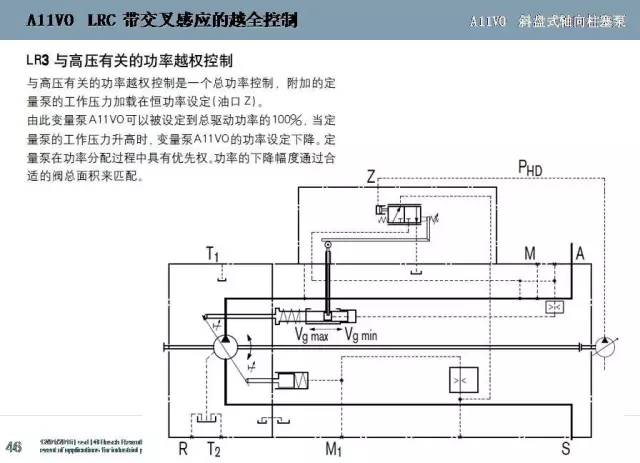

REXROTH力士乐变量柱塞泵A11VO系列压力控制、流量控制、恒功率控制、交叉总功率控制、半交叉功率控制、腹肌功率越权控制、正极功率越权控制、电子越权控制等变量原理图文详解。

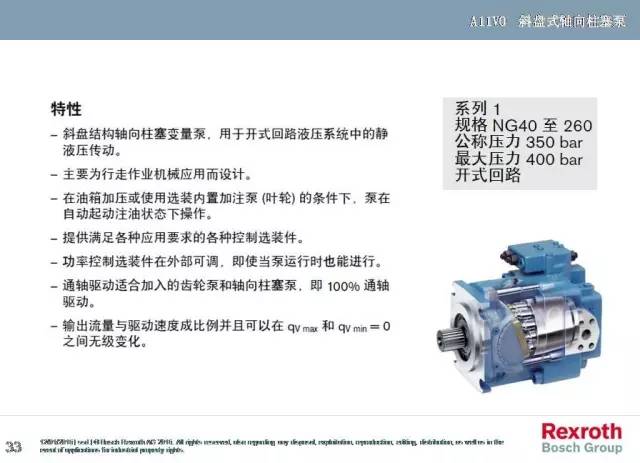

力士乐柱塞泵A11VO系列特性：

1. 斜盘结构轴向柱塞变量泵用于开式回路液压传动；
2. 主要应用于混凝土泵车 铲运机械、混凝土机械、路面机械、压实机械及起重机械等工程机械领域；

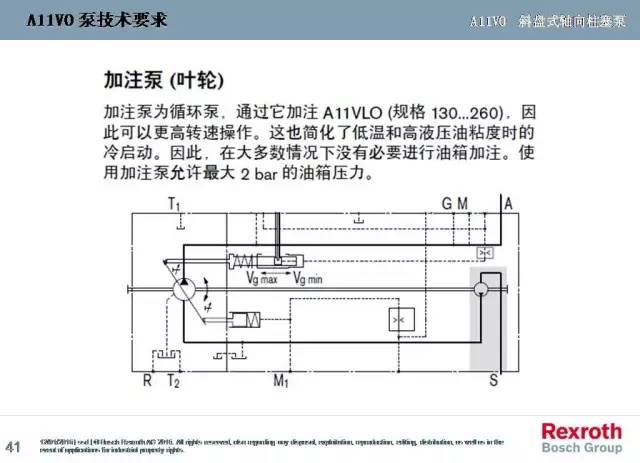

3. 泵在自吸条件下，油箱加压或带升压泵（离心泵）工作；
4. 可提供多种变量机构用于不同的控制和调节功能；
5. 即使机器运行时也可经外部来设定功率控制；
6. 该泵可带有通轴驱动以承装齿轮泵或直到相同规格的轴向柱塞泵（100%通轴驱
动）；

7. 输出流量与驱动转速及泵排量成正比，并可在与零之间无级变化。

安装条件：

    REXROTH力士乐变量柱塞泵A11VO系列的安装位置和方式基本上决定了在安装和调试期间的程序（例如：轴向柱塞泵注油和排气时）。

    遵守数据表中有关液压油的温度、粘度和清洁度的限制规定。

    紧固好轴向柱塞泵能使预期的力和力矩可以无任何危险传送，设备和系统制造商负责紧固件的尺寸设计。

    确认在初次起动及运行时，柱塞泵壳体内部必须注满液压油。起动必须在低速和无负载工况下进行，直至系统中空气全部排完。

    对于“传动轴朝上”或“传动轴朝下”的安装位置，必须注意完全地充满液压油和充分放气，否则会造成风险（空运转）。

    壳体中的泄油必须通过壳体上位置最高的一个泄油口（T1、T2）排至油箱，管路上不准安装单向阀且管径不得缩小。

    为了减少噪音，建议所有与油箱连接的管路采用柔性软管连接，隔离噪音；轴向柱塞泵尽量避免放置在油箱之上。

    任何工况下，吸油管路和壳体泄油管路必须接入油箱最低液位以下，这将防止空气被吸入和形成泡沫。

    确保轴向柱塞泵安装现场的工作环境是完全无灰尘和外部异物，轴向柱塞泵必须安装在清洁环境，液压油的污染对轴向柱塞泵的使用功能和寿命有很大影响。

    使用不起毛的布清洁轴向柱塞泵及相关部件。

    使用合适的温和清洁剂去除轴向柱塞泵表面润滑油及其他难以消除污垢，清洁剂不能混入液压系统。

产品损失风险！

    轴承附近区域的空气积存会损坏轴向柱塞泵。

    在调试和操作过程中，确保“驱动轴向上”安装位置的泵壳体内完全充满液压油。

    定期检查泵壳体内部的液压流体液位，如有必要重新校验。在油箱上部安装，长期停机后泵壳体的液压油可以通过泄漏管路（空气通过轴密封进入）或工作管路（间隙泄漏）泄出，因此泵重新启动时轴承不能充分润滑。

    确认在调试和运行过程中，吸油管路始终充满液压油。

损失风险！在油箱内安装！

    防止轴向柱塞泵损坏，所有塑料部件（例如保护帽，盖子）在油箱内安装前必须移出。

    在油箱内安装前必须移出塑料部件，确保这些配件没有滞留在油箱。

    带电气元件的轴向柱塞泵不能安装在液压流体液面下方。
